Antena Yagi

Esta popular antena, que se ha consolidado a través de los años, fue creada y patentada en 1926 por el doctor Hidetsugu Yagi, de la Universidad de Tokio. La configuración mínima de este modelo de antena utiliza sólo dos “elementos”, sin embargo, el agregado de más “elementos” provee a la antena una característica muy deseada por todos los usuarios de equipos de radio: ganancia. Como dato útil para entusiasmar a cualquiera, podemos decir que una antena Yagi de 6 elementos puede lograr cifras de ganancia ubicadas en el orden de los 12dB. En términos prácticos, esto equivaldría a que un transmisor de 50Watts pueda ser escuchado como si emitiera con 1KW (1000Watts) (o vatios).

Diseño

Una vez que el dipolo de media onda se había popularizado entre los usuarios de equipos de radio y en la búsqueda de lograr mejores rendimientos en las instalaciones de antenas, los investigadores Hidetsugu Yagi y Shintaro Uda observaron que colocando elementos parásitos (o pasivos, “sin conexión eléctrica con el irradiante”) en cercanías de un dipolo de media onda, éste alteraba su comportamiento y se obtenían resultados muy interesantes, dignos de ser analizados y estudiados.

Un elemento parásito es un conductor que se ubica en forma paralela al dipolo de media onda o “irradiante”, a una distancia apropiada y posee una longitud adecuada. Es decir, no es cualquier distancia, ni cualquier medida. Por ejemplo, una ventana metálica no favorece ningún rebote de señales para alcanzar una mejor recepción, ni favorece la transmisión en el sentido en que las ondas de radio puedan “rebotar” en la estructura de metal. No, nada de eso es cierto y como te mencionamos antes, los elementos parásitos deben estar construidos de manera adecuada para cumplir una misión funcional. De lo contrario, el efecto será más frustrante que fructífero. Para el caso de las antenas Yagi (nombre popular), las medidas de los elementos que la componen y su ubicación en el espacio, respecto al irradiante, deben ser respetadas para lograr los desempeños esperados.

Se llama director a un elemento pasivo que proporciona ganancia en el sentido dirigido desde él hacia el elemento activo o irradiante y por lo general, es más corto (en longitud) que éste. El elemento conocido como reflector es también pasivo y proporciona ganancia de potencia en el sentido dirigido desde el irradiante hasta él. Siempre es más largo que el elemento activo. Definidos entonces los principales elementos que acompañan a un irradiante, podemos comenzar a armar múltiples configuraciones para construir antenas que tengan ganancia en determinadas direcciones. Por ejemplo, un conjunto formado por un irradiante y un director puede brindar 3dB de ganancia respecto a un dipolo simple. Esta cantidad de decibeles representa el doble de potencia cuando hablamos de un transmisor. Es decir, si transmitimos con 5W y tenemos una ganancia en antena de 3dB, el receptor podría interpretar que estamos emitiendo con un dipolo simple y 10W de potencia. Cuando usamos un reflector, el resultado es el mismo y la ganancia de potencia se manifiesta en una emisión con una direccionalidad definida.

En el gráfico superior, vemos de manera clara la forma en que los elementos pasivos o parásitos incrementan la ganancia del conjunto (líneas azules) en el sentido apropiado, según su longitud y su separación respecto al elemento activo o irradiante. La línea de puntos nos indica la situación inicial, cuando la separación entre elementos era de 0,04 longitudes de onda. A medida que comenzamos a variar la longitud del elemento pasivo y a incrementar la separación, respecto al irradiante, la ganancia comienza a hacerse presente, obteniendo un máximo en una separación de 0,36 longitudes de onda, para luego descender si se continúa incrementando la separación (S).

Cuando se combinan los modelos anteriores en una única construcción, se considera que se ha alcanzado una configuración Yagi mínima: Director, Irradiante y Reflector para formar una antena de 3 elementos que puede alcanzar a brindar una ganancia de 8,5dB, respecto a un dipolo tradicional. La separación entre elementos juega un papel importante al momento de definir determinados aspectos de la antena, por ejemplo: a menor separación obtendremos un haz más estrecho y menor ancho de banda con mayor ganancia. Por el contrario, con una separación mayor, el haz de emisión/recepción será más ancho, con un ancho de banda mayor y una menor ganancia. Es decir, se cumple lo que siempre se dice en el mundo de las antenas: lo que se gana por un lado, se pierde por otro.

Cálculos y Construcción de la Antena Yagi (Frecuencia en MHz)

Ejemplo del Diseño de una Antena

Una vez presentado, todos lo que necesitamos para diseñar una Antena, proseguimos a diseñar una como ejemplo. Se da inicio eligiendo, la frecuencia a la cual estará trabajando la antena, para nuestro caso será de 256 MHz.

Ahora, procedemos a calcular la longitud del reflector:

Calculamos la lonitud del dipolo:

Luego, se saca la longitud del 1° Director

Procedemos, a calcular los siguientes Directores:

Ahora, hay que calcular las separaciones que tendrá los dipolos:

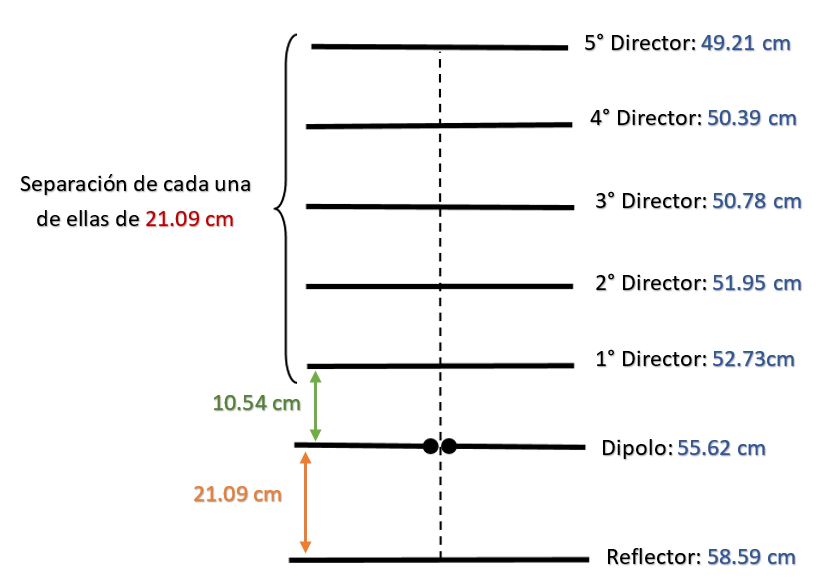

Una vez teniendo, las medidas de nuestra antena, proseguimos a la contrudcción de la siguiente manera:
