Las bandas de frecuencia

La Unión Internacional de Telecomunicaciones se encarga de regular los intervalos de frecuencias del espectro electromagnético asignados a diferentes usos conocidas como bandas de frecuencia. Éstas tienen la finalidad de alcanzar una óptima administración del espectro electromagnético. El espacio asignado a las diferentes bandas comprende el espectro de radiofrecuencia y parte del de microondas.

La Unión Internacional de Telecomunicaciones (UIT) distingue tres regiones:

Región 1: Europa y África
Región 2: América
Región 3: Asia y Oceanía

Las bandas de frecuencia asignadas por la UIT son obligatorias. Ninguna persona, física o jurídica, tiene derecho a usar las bandas sin autorización.

Estas bandas son utilizadas por la radiodifusión internacional, los países y organizaciones.

Nombre	Abreviatura inglesa	Banda ITU	Frecuencias	Longitud de onda
Inferior a 3Hz	>100000km
Extra baja frecuencia	ELF	1	3-30Hz	100000–10000km
Super baja frecuencia	SLF	2	30-300Hz	10000–1000km
Ultra baja frecuencia	ULF	3	300–3000Hz	1000–100km
Muy baja frecuencia	VLF	4	3–30kHz	100–10km
Baja frecuencia	LF	5	30–300kHz	10–1km
Media frecuencia	MF	6	300–3000kHz	1km–100m
Alta frecuencia	HF	7	3–30MHz	100–10m
Muy alta frecuencia	VHF	8	30–300MHz	10–1m
Ultra alta frecuencia	UHF	9	300–3000MHz	1m–100mm
Super alta frecuencia	SHF	10	3-30GHz	100-10mm
Extra alta frecuencia	EHF	11	30-300GHz	10–1mm
			Por encima de los 300GHz	<1mm

Las bandas ELF, SLF, ULF y VLF comparten el espectro de la AF (audiofrecuencia), que se encuentra entre 20 y 20000 Hz aproximadamente.

A partir de 1 GHz las bandas entran dentro del espectro de las microondas. Por encima de 300 GHz la absorción de la radiación electromagnética por la atmósfera terrestre es tan alta que la atmósfera se vuelve opaca a ella, hasta que, en los denominados rangos de frecuencia infrarrojos y ópticos, vuelve de nuevo a ser transparente.

En la siguiente imagen, podemos observar algunos ejemplos de uso en las comunicaciones que tiene cada banda de frecuencia.

Resultado de imagen para bandas de frecuencia

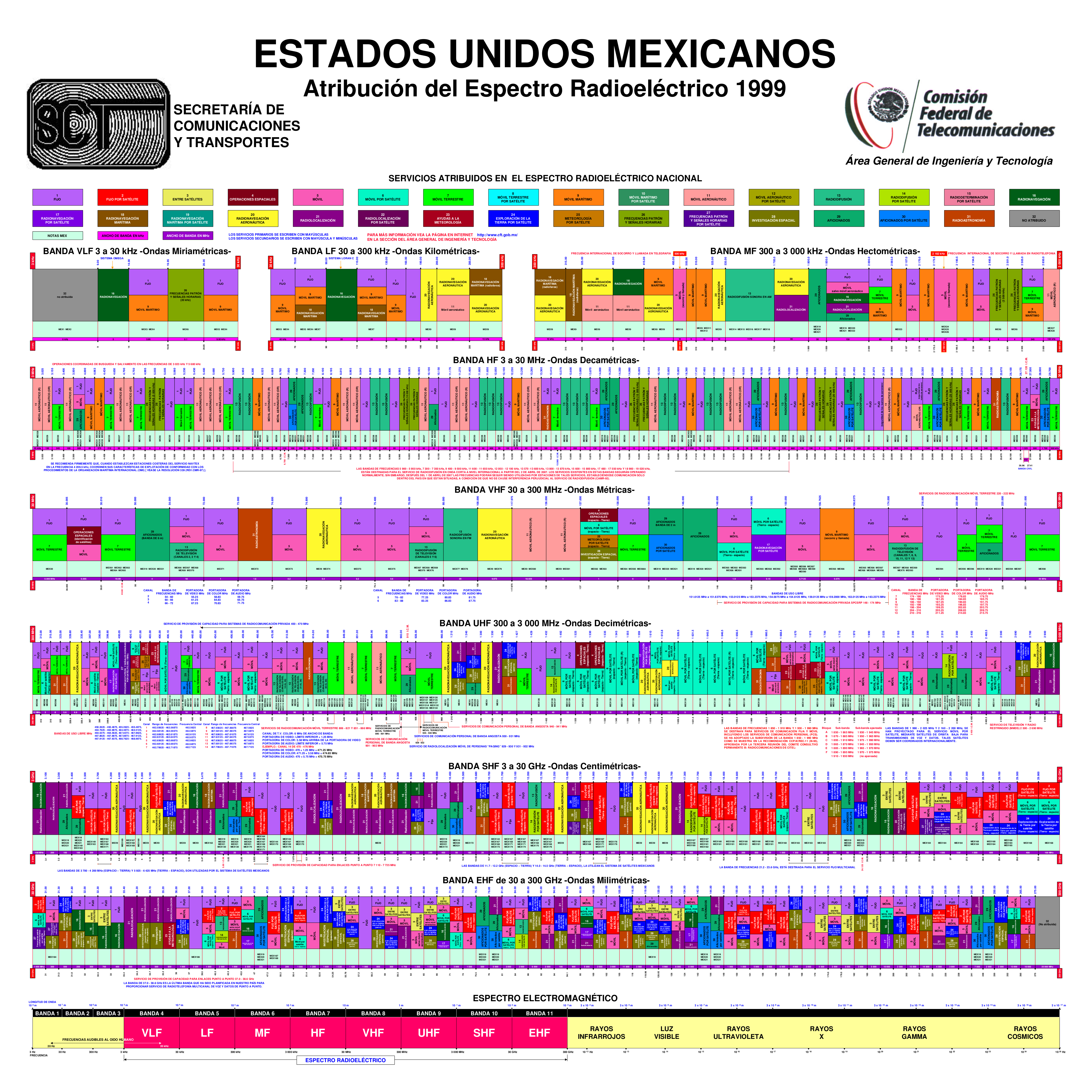

A continuación, se muestra la Atribución del Espectro Radioeléctrico de nuestro país en el año 1999.

Atribución del Espectro Radioeléctrico en 1999
