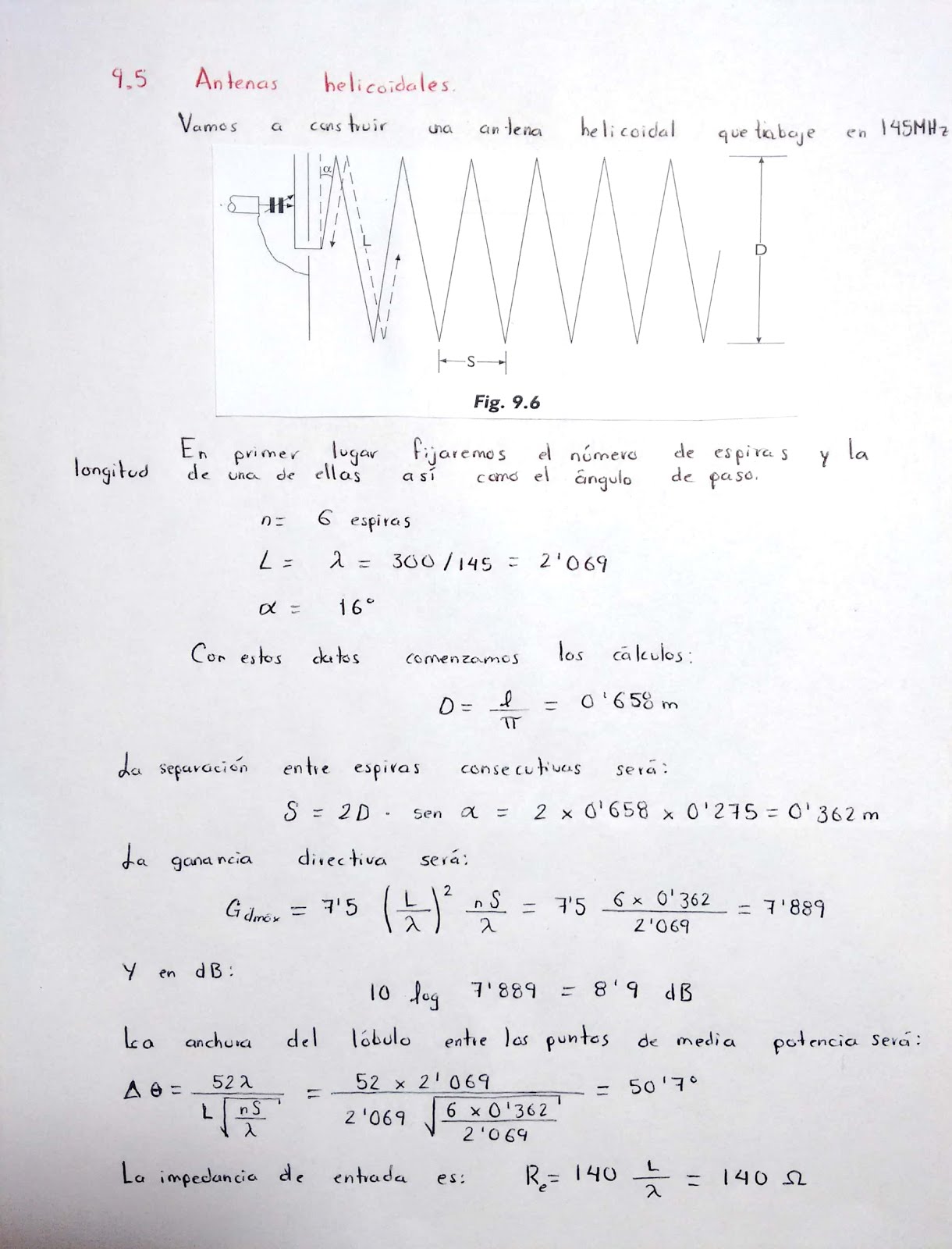

Ejercicios de Diseño de Antenas

Entradas populares de este blog

Permeabilidad y Permitividad

Permeabilidad La permeabilidad magnética nos indica con qué facilidad atraviesa el campo magnético la materia, o sea si esta es buena conductora o no del campo magnético. La permeabilidad es una caracteristica magnética de la materia (por ejemplo del aire, cartón, aluminio, hierro). La pemeabilidad como se verá es baja en el vacío y es elevada en materiales como el hierro. Permeabilidad magnética de un material: µ = µ r * µo Donde: µ r = permeabilidad relativa µo = permeabilidad del vacío µo = 4 Pi * E-7 = 4 x 3.14 x 10-7 = 12.56 x 10-7 (T * m / A = Wb / A * m = H / m) UNIDADES m = metro A = amperio T = tesla Wb = weber H = Henrio A continuación, presentaremos la permeabilidad de algunos materiales: Material Permeabilidad Relativa Aire 1.00 Aluminio 1.000023 Cobre 0.99999 Oro 0.9

Antena Parabólica

La antena parabólica es un tipo de antena que se caracteriza por llevar un reflector parabólico, cuya superficie es en realidad un paraboloide de revolución. Las antenas parabólicas pueden ser transmisoras, receptoras o full duplex, llamadas así cuando pueden trasmitir y recibir simultáneamente. Suelen ser utilizadas a frecuencias altas y tienen una ganancia elevada. En las antenas parabólicas transmisoras, la así llamada parábola refleja las ondas electromagnéticas generadas por un dispositivo radiante que se encuentra ubicado en el foco del paraboloide. Los frentes de onda inicialmente esféricos que emite ese dispositivo se convierten en frentes de onda planos al reflejarse en dicha superficie, produciendo ondas más coherentes que otro tipo de antenas. En las antenas receptoras el reflector parabólico se encarga de concentrar en su foco, donde se encuentra un detector, los rayos paralelos de las ondas incidentes. Diseño Su forma no alude a una cuestión estética ni a

Antena Monopolo

Una antena monopolo es la mitad de una antena dipolo, casi siempre montado sobre una especie de plano de tierra. El caso de un monopolo de longitud L monta sobre un infinito plano de tierra se muestra en la siguiente figura: Usando la teoría de la imagen, los campos por encima del plano de tierra se puede encontrar utilizando el equivalente fuente (antena) en el espacio libre como se muestra en la figura (b). Esto es simplemente una antena de dipolo del doble de la longitud. Los campos por encima del plano de tierra en la figura (a) son idénticos a los campos en la figura (b), que se conocen y se presenta en la dipolo . Los campos por debajo del plano de tierra en la figura (a) son cero. Por lo tanto, podemos asegurar que una antena monopolo es una antena constituida de un solo brazo rectilíneo irradiante en posición vertical sobre la tierra. Se considera que el monopolo no es una antena completa, y que necesita ser completada por un plano de masa para poder funcionar co

Teoría de Radiadores Electromagnéticos
